首页>产品展示>计量泵>JYMZ型液压隔膜计量泵

计量泵 Metering Pump

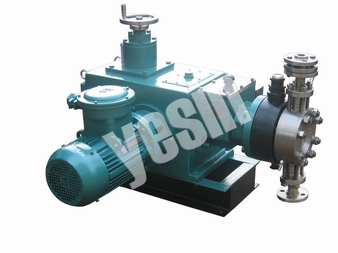

JYMZ型液压隔膜计量泵
JYMZ型液压隔膜计量泵

JYMZ型液压隔膜计量泵

流量范围:24~1500L/h

扬程范围:0.25~25MPa

介质温度:-30℃<T<+120℃

环境温度:不超过40℃

已获点击:

联系我们

86-021-66100376

产品简介 性能参数 产品展示

产品简介

Product Introduction


泵的液力端借助于隔膜来组成工作腔,以隔膜周期性变形来代替活塞(柱塞)的往复运动的泵,称为隔膜泵。如隔膜周期性变形是借助于活塞在液压工作腔里往复运动的液压驱动的泵,叫液压隔膜泵。



应用领域

Applications Areas


    适用于由一般的常温清水直至具有强腐蚀、易挥发、易结晶、易燃、易爆、剧毒、恶臭、腐蚀性强,比重大、中等粘度,有放射性或其它贵重液体等。同时也可输送悬浮液体,对一些为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。



产品特点

Product Feautres


1、密封无泄漏,液压驱动隔膜,免维护

2、高精度进出口单向阀

3、内置可调压力放气安全阀,限位自动补油阀,确保计量精度。

4、双隔膜/带破裂报警功能。

5、PTFE材质隔膜、寿命≥8000小时;金属隔膜>3000小时

6、手动/自动/数字变频调节流量。

7、泵在运行和停止状态均可调节流量,精度±1%

8、吸程4.5m水柱

9、介质温度:PTFE隔膜≤120℃,金属隔膜≤200℃

10、多种泵头材质可选:PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。

11、可单台工作,也可多台并联。

12、适用介质粘度<2000CP



型号意义

Model Significance


例:JYMZ-10/32

JYMZ-液压隔膜式计量泵

10-流量(L/h)

32-压力(MPa)

JYMZ型液压隔膜计量泵性能参数表
编 号型 号流 量 压 力 柱塞直径行程 泵 速 电机功率口 径重 量
NoModel(L/h)(Mpa)(mm)(mm)(mm-1)(kw)(mm)(kg)
YS01JYMZ-24/32243212321201.510200
YS02JYMZ-24/1624160.75
YS03JYMZ-32/253225141.5
YS04JYMZ-32/1032100.75
YS05JYMZ-40/204020161.515
YS06JYMZ-40/1040100.75
YS07JYMZ-52/165216181.5
YS08JYMZ-52/85280.75
YS09JYMZ-63/136313201.5
YS10JYMZ-63/6.3636.30.75
YS11JYMZ-80/108010221.5
YS12JYMZ-80/58050.75
YS13JYMZ-100/81008251.5
YS14JYMZ-100/410040.75
YS15JYMZ-125/6.31256.3281.5
YS16JYMZ-125/3.21253.20.75
YS17JYMZ-160/51605321.520
YS18JYMZ-160/2.51602.50.75
YS19JYMZ-200/42004351.5
YS20JYMZ-200/2.020020.75
YS21JYMZ-250/3.22503.2401.5
YS22JYMZ-250/1.62501.60.75
YS23JYMZ-320/2.53202.5451.5
YS24JYMZ-320/1.33201.30.75
YS25JYMZ-400/2.04002501.525
YS26JYMZ-400/140010.75
YS27JYMZ-500/1.65001.6551.5
YS28JYMZ-500/0.85000.80.75
YS29JYMZ-600/1.36001.3601.5
YS30JYMZ-600/0.636000.630.75
YS31JYMZ-800/1.08001701.5
YS32JYMZ-800/0.58000.50.75
YS33JYMZ-900/0.99000.9751.5
YS34JYMZ-900/0.459000.450.75
YS35JYMZ-1000/0.810000.8801.5
YS36JYMZ-1000/0.410000.40.75
YS37JYMZ-1200/0.6312000.63851.532
YS38JYMZ-1200/0.3212000.320.75
YS39JYMZ-1350/0.613500.6901.5
YS40JYMZ-1350/0.313500.30.75
YS41JYMZ-1500/0.515000.5951.5
YS42JYMZ-1500/0.2515000.250.75
JYMZ型液压隔膜计量泵
