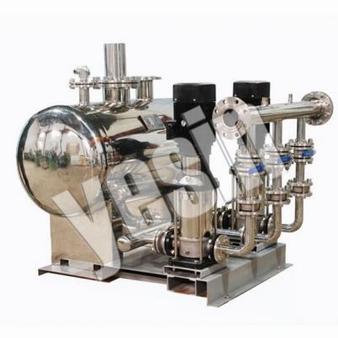

无负压变频供水设备

流量范围：3~120m3/h

扬程范围：19~289m

已获点击：

联系我们

86-021-66100376

产品简介性能参数产品展示

产品简介

Product Introduction

长期以来传统的区域、楼字供水系统都是由市政管网经过二次加压和水干塔或天面水池来满足用户对供水压力的要求。在这种供水系统中加压泵通常是用不利用水点的水压要求来确定相应的扬程设计，然后泵组根据流量变化情况来选配，并确定水泵的运行方式。由于小区用水有着季节和时段的明显变化，日常供水运行控制就采用水泵的运行方式调整加上出口阀开度调节供水的水量水压，大量能量消耗在出口阀而浪费，而且存在着水池“二次污染”的问题。

应用领域

Applications Areas

1、各类型自来水系统，井用潜水电泵恒压供水系统。

2、高层建筑及住宅小区的生活用水。

3、工况企业用水，对生产流程要求恒压变量的供水系统，如循环冷却用水、空调制冷、锅炉采暖系统的稳压供水、游泳池循环用水；

4、油田管道、油库、泵站、油港恒压输油系统及其它输液系统；

5、农村自来水、农业排灌和建设施工用水、园林喷洒、水景和音乐喷泉系统。

6.居民生活用水：如高层建筑、居民小区、别墅等

7.公共场所：如医院、学校、体育馆、高尔夫球场、机场。

8.商用大厦：如宾馆、写字楼、百货商场、大型桑拿浴场等。

9.灌溉：如公园、游乐场、果园、农场等。

10.制造业：如生产制造、洗涤装置、食品工业、工厂。

产品特点

Product Feautres

1、全自动，无人操作。

2、基建投资少，水源无污染，无需防冻处理系统设备紧凑，节省建筑面积，节约建筑资金（相对水塔）。因恒压供水是将源水直接送到用户，中间无蓄水环节，水箱供水中的二次污染问题，严寒冬季也无需再象高位水箱那样做防冻处理。

3、保护功能完善，实现不间断供水。

备注

该设备是一个恒压可无水塔供水系统，可自动检测用水量从而自动实行加泵和减泵，达到管网压力的恒定。并有电机保护功能，采用该系统可节约用户的用水量和用电量。无需人工看守，本设定出厂前根据配泵的系列参数已调试好的，无需到现场调试。

型号意义

Model Significance

WG-2-CDLF16-60-Φ600×1300

WG—无负压变频供水设备

2—水泵台数

CDLF16-60—水泵型号

Φ600×1300—稳流罐尺寸

无负压变频供水设备性能参数表
编号	型号	功率	口径	无负压罐	流量	3	4	6	8	10	12	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	3	4	6	8	10	12	（m）
YS01	WG-2CDLF4-20	0.37	DN80/65	¢450×1000	扬程（m）	19	18	17	15	13	10	1.5×1×1
YS02	WG-2CDLF4-30	0.55				28	27	26	24	20	18	1.5×1×1
YS03	WG-2CDLF4-40	0.75				38	36	34	32	27	24	1.5×1×1
YS04	WG-2CDLF4-50	1.1				47	45	43	40	34	31	1.5×1×1
YS05	WG-2CDLF4-60	1.1				56	54	52	48	41	37	1.5×1×1
YS06	WG-2CDLF4-70	1.5				66	63	61	55	48	43	1.5×1×1
YS07	WG-2CDLF4-80	1.5				74	72	70	64	55	50	1.5×1×1
YS08	WG-2CDLF4-90	2.2				85	81	78	72	63	56	1.5×1×1.1
YS09	WG-2CDLF4-100	2.2				96	90	87	81	71	62	1.5×1×1.1
YS10	WG-2CDLF4-110	2.2				105	99	95	88	78	68	1.5×1×1.2
YS11	WG-2CDLF4-120	2.2				114	108	104	95	85	75	1.5×1×1.2
YS12	WG-2CDLF4-130	3				125	117	113	103	93	82	1.5×1×1.2
YS13	WG-2CDLF4-140	3				136	126	122	112	101	89	1.5×1×1.2
YS14	WG-2CDLF4-150	3				144	135	131	120	108	95	1.5×1×1.3
YS15	WG-2CDLF4-160	3				152	144	140	129	115	101	1.5×1×1.3
YS16	WG-2CDLF4-170	4				163	153	149	137	122	108	1.5×1×1.3
YS17	WG-2CDLF4-180	4				173	162	158	145	129	115	1.5×1×1.3
YS18	WG-2CDLF4-190	4				183	171	168	153	137	122	1.5×1×1.4
YS19	WG-2CDLF4-200	4				192	180	176	161	144	127	1.5×1×1.4
YS20	WG-2CDLF4-210	4				201	190	184	169	152	132	1.5×1×1.4
YS21	WG-2CDLF4-220	4				211	200	192	178	160	138	1.5×1×1.5
编号	型号	功率	口径	无负压罐	流量	10	12	14	16	18	20	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	10	12	14	16	18	20	（m）
YS22	WG-2CDLF8-20	0.75	DN100/80	¢600×1300	扬程（m）	20	19.5	19	18	17	16	1.6×1.3×1.4
YS23	WG-2CDLF8-30	1.1				30	29.5	28.5	27	25	24	1.6×1.3×1.4
YS24	WG-2CDLF8-40	1.5				41	39.5	38	36	34	32	1.6×1.3×1.4
YS25	WG-2CDLF8-50	2.2				52	50	48	45	42	40	1.6×1.3×1.4
YS26	WG-2CDLF8-60	2.2				62	60	57	54	51	48	1.6×1.3×1.4
YS27	WG-2CDLF8-70	3				72	70	68	64	60	57	1.6×1.3×1.4
YS28	WG-2CDLF8-80	3				83	80	77	73	69	65	1.6×1.3×1.4
YS29	WG-2CDLF8-90	4				93	90	87	83	78	72	1.6×1.3×1.4
YS30	WG-2CDLF8-100	4				104	100	97	92	87	81	1.6×1.3×1.4
YS31	WG-2CDLF8-110	4				114	110	106	101	96	88	1.6×1.3×1.4
YS32	WG-2CDLF8-120	4				124	120	116	111	104	92	1.6×1.3×1.4
YS33	WG-2CDLF8-130	5.5				135	130	126	120	113	102	1.6×1.3×1.4
YS34	WG-2CDLF8-140	5.5				145	141	136	130	122	113	1.6×1.3×1.4
YS35	WG-2CDLF8-150	5.5				155	151	146	139	131	121	1.6×1.3×1.4
YS36	WG-2CDLF8-160	5.5				166	161	156	148	139	130	1.6×1.3×1.4
YS37	WG-2CDLF8-170	7.5				176	172	165	158	148	138	1.6×1.3×1.4
YS38	WG-2CDLF8-180	7.5				187	182	175	167	157	146	1.6×1.3×1.5
YS39	WG-2CDLF8-190	7.5				197	192	185	177	166	155	1.6×1.3×1.5
YS40	WG-2CDLF8-200	7.5				208	202	195	186	175	163	1.6×1.3×1.6
编号	型号	功率	口径	无负压罐	流量	16	20	24	28	32	36	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	16	20	24	28	32	36	（m）
YS41	WG-2CDLF16-20	2.2	DN100/80	¢600×1300	扬程（m）	27	26	25	24	22	21	1.6×1.3×1.4
YS42	WG-2CDLF16-30	3				41	40	38	37	34	32	1.6×1.3×1.4
YS43	WG-2CDLF16-40	4				54	53	52	49	46	43	1.6×1.3×1.4
YS44	WG-2CDLF16-50	5.5				68	67	65	62	58	54	1.6×1.3×1.4
YS45	WG-2CDLF16-60	5.5				82	80	78	74	70	64	1.6×1.3×1.4
YS46	WG-2CDLF16-70	7.5				96	95	91	87	82	76	1.6×1.3×1.4
YS47	WG-2CDLF16-80	7.5				110	108	104	99	94	86	1.6×1.3×1.4
YS48	WG-2CDLF16-90	11				124	122	118	112	106	77	1.6×1.3×1.4
YS49	WG-2CDLF16-100	11				138	136	131	125	118	109	1.6×1.3×1.5
YS50	WG-2CDLF16-110	11				152	149	144	137	129	120	1.6×1.3×1.5
YS51	WG-2CDLF16-120	11				166	162	157	150	141	130	1.6×1.3×1.6
YS52	WG-2CDLF16-130	15				180	176	170	162	153	141	1.6×1.3×1.6
YS53	WG-2CDLF16-140	15				194	190	184	175	166	152	1.6×1.3×1.7
YS54	WG-2CDLF16-150	15				208	203	197	187	177	162	1.6×1.3×1.7
YS55	WG-2CDLF16-160	15				222	217	210	200	189	174	1.6×1.3×1.8
编号	型号	功率	口径	无负压罐	流量	32	40	48	56	64	72	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	32	40	48	56	64	72	（m）
YS56	WG-2CDLF32-20	4	DN100/80	¢600×1300	扬程（m）	36	34	32	29	27	23	1.8×1.3×1.4
YS57	WG-2CDLF32-30	5.5				54	51	48	44	40	35	1.8×1.3×1.4
YS58	WG-2CDLF32-40	7.5				72	69	65	59	53	47	1.8×1.3×1.4
YS59	WG-2CDLF32-50	11				90	86	81	74	67	59	1.8×1.3×1.6
YS60	WG-2CDLF32-60	11				108	104	97	90	81	72	1.8×1.3×1.7
YS61	WG-2CDLF32-70	15				126	121	113	105	95	85	1.8×1.3×1.8
YS62	WG-2CDLF32-80	15				144	138	130	120	109	97	1.8×1.3×1.8
YS63	WG-2CDLF32-90	18.5				162	156	147	136	124	109	1.8×1.3×1.9
YS64	WG-2CDLF32-100	18.5				182	173	164	152	138	122	1.8×1.3×2
YS65	WG-2CDLF32-110	22				200	191	180	168	153	135	1.8×1.3×2.1
YS66	WG-2CDLF32-120	22				218	208	196	184	167	147	1.8×1.3×2.2
YS67	WG-2CDLF32-130	30				237	225	213	200	181	160	1.8×1.3×2.4
YS68	WG-2CDLF32-140	30				255	242	229	216	196	172	1.8×1.3×2.5
编号	型号	功率	口径	无负压罐	流量	50	60	70	80	84	90	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	50	60	70	80	84	90	（m）
YS69	WG-2CDLF42-20	7.5	DN125/100	¢800×1500	扬程（m）	48	46	44	42	41	39	2×1.5×1.6
YS70	WG-2CDLF42-30	11				71	69	66	63	61	58	2×1.5×1.6
YS71	WG-2CDLF42-40	15				95	92	88	84	81	78	2×1.5×1.6
YS72	WG-2CDLF42-50	18.5				119	115	110	105	101	97	2×1.5×1.7
YS73	WG-2CDLF42-60	22				143	138	132	125	122	116	2×1.5×1.9
YS74	WG-2CDLF42-70	30				166	161	154	146	142	135	2×1.5×2.1
YS75	WG-2CDLF42-80	30				190	184	176	167	162	154	2×1.5×2.1
YS76	WG-2CDLF42-90	37				214	207	198	188	183	174	2×1.5×2.2
YS77	WG-2CDLF42-100	37				238	230	220	209	203	193	2×1.5×2.3
YS78	WG-2CDLF42-110	45				263	255	244	232	225	214	2×1.5×2.4
YS79	WG-2CDLF42-120	45				289	280	268	255	247	236	2×1.5×2.5
YS80	WG-2CDLF42-130	45				305	294	282	267	259	247	2×1.5×2.6
编号	型号	功率	口径	无负压罐	流量	60	80	100	120	130	140	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	60	80	100	120	130	140	（m）
YS81	WG-2CDLF65-20-2	7.5	DN150/125	¢1000×1800	扬程（m）	39	36	33	29	26	23	2.3×1.8×2
YS82	WG-2CDLF65-20-1	11				46	44	40	36	33	30	2.3×1.8×2
YS83	WG-2CDLF65-20	11				53	51	47	43	40	37	2.3×1.8×2
YS84	WG-2CDLF65-30-2	15				66	62	56	50	46	41	2.3×1.8×2
YS85	WG-2CDLF65-30-1	15				73	69	63	57	53	48	2.3×1.8×2
YS86	WG-2CDLF65-30	18.5				80	76	70	64	60	55	2.3×1.8×2
YS87	WG-2CDLF65-40-2	18.5				92	87	80	71	66	60	2.3×1.8×2
YS88	WG-2CDLF65-40-1	22				100	94	87	78	73	67	2.3×1.8×2
YS89	WG-2CDLF65-40	22				107	101	94	85	80	74	2.3×1.8×2.2
编号	型号	功率	口径	无负压罐	流量	60	80	100	120	130	140	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	60	80	100	120	130	140	（m）
YS90	WG-2CDLF65-50-2	30	DN150/125	¢1000×1800	扬程（m）	121	114	105	95	88	80	2.3×1.8×2
YS91	WG-2CDLF65-50-1	30				128	121	112	102	95	87	2.3×1.8×2
YS92	WG-2CDLF65-50	30				136	129	119	109	102	94	2.3×1.8×2
YS93	WG-2CDLF65-60-2	30				150	142	131	118	110	101	2.3×1.8×2
YS94	WG-2CDLF65-60-1	37				157	149	138	125	117	108	2.3×1.8×2
YS95	WG-2CDLF65-60	37				164	156	145	132	124	115	2.3×1.8×2
YS96	WG-2CDLF65-70-2	37				179	169	156	141	132	121	2.3×1.8×2.1
YS97	WG-2CDLF65-70-1	37				186	176	163	148	139	128	2.3×1.8×2.1
YS98	WG-2CDLF65-70	45				193	183	170	155	146	135	2.3×1.8×2.1
YS99	WG-2CDLF65-80-2	45				207	196	182	164	154	142	2.3×1.8×2.2
YS100	WG-2CDLF65-80-1	45				215	203	189	171	161	149	2.3×1.8×2.2
编号	型号	功率	口径	无负压罐	流量	100	120	140	160	170	180	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	100	120	140	160	170	180	（m）
YS101	WG-2CDLF85-20-2	11	DN150/125	¢1000×1800	扬程（m）	41	39	36	32	30	28	2.3×1.8×2
YS102	WG-2CDLF85-20	15				53	50	47	44	41	40	2.3×1.8×2
YS103	WG-2CDLF85-30-2	18.5				68	65	60	55	52	49	2.3×1.8×2
YS104	WG-2CDLF85-30	22				81	77	72	67	64	62	2.3×1.8×2
YS105	WG-2CDLF85-40-2	30				98	93	87	80	75	72	2.3×1.8×2
YS106	WG-2CDLF85-40	30				110	105	100	92	86	84	2.3×1.8×2
YS107	WG-2CDLF85-50-2	37				126	120	113	104	98	93	2.3×1.8×2
YS108	WG-2CDLF85-50	37				139	131	124	115	110	106	2.3×1.8×2
YS109	WG-2CDLF85-60-2	45				155	148	139	122	122	117	2.3×1.8×2
YS110	WG-2CDLF85-60	45				168	160	150	134	134	130	2.3×1.8×2.2
编号	型号	功率	口径	无负压罐	流量	4.5	6	9	12	15	18	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	4.5	6	9	12	15	18	（m）
YS111	WG-3CDLF4-20	0.37	DN100/80	¢600×1300	扬程（m）	19	18	17	15	13	10	1.6×1.3×1.4
YS112	WG-3CDLF4-30	0.55				28	27	26	24	20	18	1.6×1.3×1.4
YS113	WG-3CDLF4-40	0.75				38	36	34	32	27	24	1.6×1.3×1.4
YS114	WG-3CDLF4-50	1.1				47	45	43	40	34	31	1.6×1.3×1.4
YS115	WG-3CDLF4-60	1.1				56	54	52	48	41	37	1.6×1.3×1.4
YS116	WG-3CDLF4-70	1.5				66	63	61	56	48	43	1.6×1.3×1.4
YS117	WG-3CDLF4-80	1.5				74	72	70	64	55	50	1.6×1.3×1.4
YS118	WG-3CDLF4-90	2.2				85	81	78	72	63	56	1.6×1.3×1.4
YS119	WG-3CDLF4-100	2.2				96	90	87	81	71	62	1.6×1.3×1.4
YS120	WG-3CDLF4-110	2.2				105	99	95	88	78	69	1.6×1.3×1.4
YS121	WG-3CDLF4-120	2.2				114	108	104	95	85	75	1.6×1.3×1.4
YS122	WG-3CDLF4-130	3				125	117	113	103	93	82	1.6×1.3×1.4
YS123	WG-3CDLF4-140	3				136	126	122	112	101	89	1.6×1.3×1.4
YS124	WG-3CDLF4-150	3				144	135	131	120	108	95	1.6×1.3×1.4
YS125	WG-3CDLF4-160	3				152	144	140	129	115	101	1.6×1.3×1.4
YS126	WG-3CDLF4-170	4				162	153	149	132	122	108	1.6×1.3×1.4
YS127	WG-3CDLF4-180	4				172	162	159	145	130	115	1.6×1.3×1.4
YS128	WG-3CDLF4-190	4				183	171	168	153	137	122	1.6×1.3×1.4
YS129	WG-3CDLF4-200	4				192	180	176	161	145	127	1.6×1.3×1.4
YS130	WG-3CDLF4-210	4				202	190	184	169	152	133	1.6×1.3×1.4
YS131	WG-3CDLF4-220	4				211	200	192	178	160	138	1.6×1.3×1.5
编号	型号	功率	口径	无负压罐	流量	15	18	21	24	27	30	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	15	18	21	24	27	30	（m）
YS132	WG-3CDLF8-20	0.75	DN100/80	¢600×1300	扬程（m）	20	19.5	19	18	17	16	1.6×1.3×1.4
YS133	WG-3CDLF8-30	1.1				30	29.5	28.5	27	25	24	1.6×1.3×1.4
YS134	WG-3CDLF8-40	1.5				41	39.5	38	36	34	32	1.6×1.3×1.4
YS135	WG-3CDLF8-50	2.2				52	50	48	45	42	40	1.6×1.3×1.4
YS136	WG-3CDLF8-60	2.2				62	60	57	54	51	48	1.6×1.3×1.4
YS137	WG-3CDLF8-70	3				72	70	68	64	60	57	1.6×1.3×1.4
YS138	WG-3CDLF8-80	3				83	80	77	73	69	65	1.6×1.3×1.4
YS139	WG-3CDLF8-90	4				93	90	87	83	78	73	1.6×1.3×1.4
YS140	WG-3CDLF8-100	4				104	100	97	92	87	81	1.6×1.3×1.4
YS141	WG-3CDLF8-110	4				114	110	107	102	96	87	1.6×1.3×1.4
YS142	WG-3CDLF8-120	4				124	120	116	111	104	92	1.6×1.3×1.4
YS143	WG-3CDLF8-130	5.5				135	130	126	121	113	102	1.6×1.3×1.4
YS144	WG-3CDLF8-140	5.5				145	141	136	130	122	113	1.6×1.3×1.4
YS145	WG-3CDLF8-150	5.5				155	151	146	139	131	121	1.6×1.3×1.4
YS146	WG-3CDLF8-160	5.5				166	161	156	148	139	130	1.6×1.3×1.4
YS147	WG-3CDLF8-170	7.5				176	171	166	156	148	138	1.6×1.3×1.4
YS148	WG-3CDLF8-180	7.5				187	182	175	167	157	146	1.6×1.3×1.5
YS149	WG-3CDLF8-190	7.5				197	192	185	175	166	154	1.6×1.3×1.5
YS150	WG-3CDLF8-200	7.5				208	202	195	186	175	163	1.6×1.3×1.6
编号	型号	功率	口径	无负压罐	流量	24	30	36	42	48	54	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	24	30	36	42	48	54	（m）
YS151	WG-3CDLF16-20	2.2	DN100/80	¢600×1300	扬程（m）	27	26	25	24	22	21	1.6×1.3×1.4
YS152	WG-3CDLF16-30	3				41	40	38	37	34	32	1.6×1.3×1.4
YS153	WG-3CDLF16-40	4				54	53	52	49	46	43	1.6×1.3×1.4
YS154	WG-3CDLF16-50	5.5				68	67	65	62	58	54	1.6×1.3×1.4
YS155	WG-3CDLF16-60	5.5				82	80	78	74	70	64	1.6×1.3×1.4
YS156	WG-3CDLF16-70	7.5				96	95	91	87	82	76	1.6×1.3×1.4
YS157	WG-3CDLF16-80	7.5				110	108	104	99	94	86	1.6×1.3×1.4
YS158	WG-3CDLF16-90	11				124	122	118	112	106	97	1.6×1.3×1.5
YS159	WG-3CDLF16-100	11				138	136	131	125	118	109	1.6×1.3×1.5
YS160	WG-3CDLF16-110	11				152	149	144	137	129	120	1.6×1.3×1.5
YS161	WG-3CDLF16-120	11				166	162	157	150	141	130	1.6×1.3×1.6
YS162	WG-3CDLF16-130	15				180	176	170	162	153	141	1.6×1.3×1.7
YS163	WG-3CDLF16-140	15				194	190	184	175	166	152	1.6×1.3×1.7
YS164	WG-3CDLF16-150	15				208	203	197	187	177	162	1.6×1.3×1.7
YS165	WG-3CDLF16-160	15				222	217	210	200	189	174	1.6×1.3×1.8
编号	型号	功率	口径	无负压罐	流量	48	60	72	84	96	108	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	48	60	72	84	96	108	（m）
YS166	WG-3CDLF32-20	4	DN125/100	¢600×1300	扬程（m）	36	34	32	29	27	23	2×1.5×1.6
YS167	WG-3CDLF32-30	5.5				54	51	48	44	40	35	2×1.5×1.6
YS168	WG-3CDLF32-40	7.5				72	69	65	59	53	47	2×1.5×1.6
YS169	WG-3CDLF32-50	11				90	86	81	74	67	59	2×1.5×1.6
YS170	WG-3CDLF32-60	11				108	104	97	90	81	72	2×1.5×1.7
YS171	WG-3CDLF32-70	15				126	121	113	105	95	85	2×1.5×1.8
YS172	WG-3CDLF32-80	15				144	138	130	120	109	97	2×1.5×1.8
YS173	WG-3CDLF32-90	18.5				162	156	147	136	124	109	2×1.5×1.9
YS174	WG-3CDLF32-100	18.5				182	173	164	152	138	122	2×1.5×2
YS175	WG-3CDLF32-110	22				200	191	180	168	153	135	2×1.5×2.1
YS176	WG-3CDLF32-120	22				218	208	196	184	167	147	2×1.5×2.2
YS177	WG-3CDLF32-130	30				237	225	213	200	181	160	2×1.5×2.4
YS178	WG-3CDLF32-140	30				255	242	229	216	196	172	2×1.5×2.5
编号	型号	功率	口径	无负压罐	流量	75	90	105	120	126	135	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	75	90	105	120	126	135	（m）
YS179	WG-3CDLF42-20	7.5	DN150/125	¢1000×1800	扬程（m）	48	46	44	42	41	39	2.3×1.8×2
YS180	WG-3CDLF42-30	11				71	69	66	63	61	58	2.3×1.8×2
YS181	WG-3CDLF42-40	15				95	92	88	84	81	78	2.3×1.8×2
YS182	WG-3CDLF42-50	18.5				119	115	110	105	101	97	2.3×1.8×2
YS183	WG-3CDLF42-60	22				143	138	132	125	122	116	2.3×1.8×2
YS184	WG-3CDLF42-70	30				166	161	154	146	142	135	2.3×1.8×2.1
YS185	WG-3CDLF42-80	30				190	184	176	167	162	154	2.3×1.8×2.1
YS186	WG-3CDLF42-90	37				214	207	198	188	183	174	2.3×1.8×2.2
YS187	WG-3CDLF42-100	37				238	230	220	209	203	193	2.3×1.8×2.3
YS188	WG-3CDLF42-110	45				263	255	244	232	225	214	2.3×1.8×2.4
YS189	WG-3CDLF42-120	45				289	280	268	255	247	236	2.3×1.8×2.5
YS190	WG-3CDLF42-130	45				305	294	282	267	259	247	2.3×1.8×2.6
编号	型号	功率	口径	无负压罐	流量	90	120	150	180	195	210	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	90	120	150	180	195	210	（m）
YS191	WG-3CDLF65-20-2	7.5	DN200/150	¢1000×1800	扬程（m）	39	36	33	29	26	23	2.3×1.8×2
YS192	WG-3CDLF65-20-1	11				46	44	40	36	33	30	2.3×1.8×2
YS193	WG-3CDLF65-20	11				53	51	47	43	40	37	2.3×1.8×2
YS194	WG-3CDLF65-30-2	15				66	62	56	50	46	41	2.3×1.8×2
YS195	WG-3CDLF65-30-1	15				73	69	63	57	53	48	2.3×1.8×2
YS196	WG-3CDLF65-30	18.5				80	76	70	64	60	55	2.3×1.8×2
YS197	WG-3CDLF65-40-2	18.5				92	87	80	71	66	60	2.3×1.8×2
YS198	WG-3CDLF65-40-1	22				100	94	87	78	73	67	2.3×1.8×2
YS199	WG-3CDLF65-40	22				107	101	94	85	80	74	2.3×1.8×2
编号	型号	功率	口径	无负压罐	流量	20	24	28	32	36	40	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	20	24	28	32	36	40	（m）
YS242	WG-4CDLF8-20	0.75	DN100/80	¢600×1300	扬程（m）	20	19.5	19	18	17	16	1.7×1.7×1.4
YS243	WG-4CDLF8-30	1.1				30	29.5	28.5	27	25	24	1.7×1.7×1.4
YS244	WG-4CDLF8-40	1.5				41	39.5	38	36	34	32	1.7×1.7×1.4
YS245	WG-4CDLF8-50	2.2				52	50	48	45	42	40	1.7×1.7×1.4
YS246	WG-4CDLF8-60	2.2				62	60	57	54	51	48	1.7×1.7×1.4
YS247	WG-4CDLF8-70	3				72	70	68	64	60	57	1.7×1.7×1.4
YS248	WG-4CDLF8-80	3				83	80	77	73	69	65	1.7×1.7×1.4
YS249	WG-4CDLF8-90	4				93	90	87	83	78	72	1.7×1.7×1.4
YS250	WG-4CDLF8-100	4				104	100	97	92	87	81	1.7×1.7×1.4
YS251	WG-4CDLF8-110	4				114	110	106	101	96	88	1.7×1.7×1.4
YS252	WG-4CDLF8-120	4				124	120	116	111	104	92	1.7×1.7×1.4
YS253	WG-4CDLF8-130	5.5				135	130	126	120	113	102	1.7×1.7×1.4
YS254	WG-4CDLF8-140	5.5				145	141	136	130	122	113	1.7×1.7×1.4
YS255	WG-4CDLF8-150	5.5				155	151	146	139	131	121	1.7×1.7×1.4
YS256	WG-4CDLF8-160	5.5				166	161	156	148	139	130	1.7×1.7×1.4
YS257	WG-4CDLF8-170	7.5				176	170	165	158	148	138	1.7×1.7×1.4
YS258	WG-4CDLF8-180	7.5				187	182	175	167	157	146	1.7×1.7×1.5
YS259	WG-4CDLF8-190	7.5				197	192	185	177	166	155	1.7×1.7×1.5
YS260	WG-4CDLF8-200	7.5				208	202	195	186	175	163	1.7×1.7×1.6
编号	型号	功率	口径	无负压罐	流量	32	40	48	56	64	72	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	32	40	48	56	64	72	（m）
YS261	WG-4CDLF16-20	2.2	DN125/100	¢800×1500	扬程（m）	27	26	25	24	22	21	2.3×1.8×2
YS262	WG-4CDLF16-30	3				41	40	38	37	34	32	2.3×1.8×2
YS263	WG-4CDLF16-40	4				54	53	52	49	46	43	2.3×1.8×2
YS264	WG-4CDLF16-50	5.5				68	67	65	62	58	54	2.3×1.8×2
YS265	WG-4CDLF16-60	5.5				82	80	78	74	70	64	2.3×1.8×2
YS266	WG-4CDLF16-70	7.5				96	95	91	87	82	76	2.3×1.8×2
YS267	WG-4CDLF16-80	7.5				110	108	104	99	94	86	2.3×1.8×2
YS268	WG-4CDLF16-90	11				124	122	118	112	106	77	2.3×1.8×2
YS269	WG-4CDLF16-100	11				138	136	131	125	118	109	2.3×1.8×2
YS270	WG-4CDLF16-110	11				152	149	144	137	129	120	2.3×1.8×2
YS271	WG-4CDLF16-120	11				166	162	157	150	141	130	2.3×1.8×2
YS272	WG-4CDLF16-130	15				180	176	170	162	153	141	2.3×1.8×2
YS273	WG-4CDLF16-140	15				194	190	184	175	166	152	2.3×1.8×2
YS274	WG-4CDLF16-150	15				208	203	197	187	177	162	2.3×1.8×2
YS275	WG-4CDLF16-160	15				222	217	210	200	189	174	2.3×1.8×2
编号	型号	功率	口径	无负压罐	流量	64	80	96	112	128	144	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	64	80	96	112	128	144	（m）
YS276	WG-4CDLF32-20	4	DN150/125	¢1000×1800	扬程（m）	36	34	32	29	27	23	2.3×1.7×2
YS277	WG-4CDLF32-30	5.5				54	51	48	44	40	35	2.3×1.7×2
YS278	WG-4CDLF32-40	7.5				72	69	65	59	53	47	2.3×1.7×2
YS279	WG-4CDLF32-50	11				90	86	81	74	67	59	2.3×2×2
YS280	WG-4CDLF32-60	11				108	104	97	90	81	72	2.3×2×2
YS281	WG-4CDLF32-70	15				126	121	113	105	95	85	2.3×2×2
YS282	WG-4CDLF32-80	15				144	138	130	120	109	97	2.3×2×2
YS283	WG-4CDLF32-90	18.5				162	156	147	136	124	109	2.3×2×2
YS284	WG-4CDLF32-100	18.5				182	173	164	152	138	122	2.3×2×2
YS285	WG-4CDLF32-110	22				200	191	180	168	153	135	2.3×2×2.1
YS286	WG-4CDLF32-120	22				218	208	186	184	167	147	2.3×2×2.1
YS287	WG-4CDLF32-130	30				237	225	213	200	181	160	2.3×2×2.4
YS288	WG-4CDLF32-140	30				255	242	229	216	196	172	2.3×2×2.5
编号	型号	功率	口径	无负压罐	流量	100	120	140	160	168	180	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	100	120	140	160	168	180	（m）
YS289	WG-4CDLF42-20	7.5	DN200/150	¢1200×2000	扬程（m）	48	46	44	42	41	39	2.3×2×2
YS290	WG-4CDLF42-30	11				71	69	66	63	61	58	2.3×2×2
YS291	WG-4CDLF42-40	15				95	92	88	84	81	78	2.3×2×2
YS292	WG-4CDLF42-50	18.5				119	115	110	105	101	97	2.3×2×2
YS293	WG-4CDLF42-60	22				143	138	132	125	122	116	2.3×2×2
YS294	WG-4CDLF42-70	30				166	161	154	146	142	135	2.3×2×2
YS295	WG-4CDLF42-80	30				190	184	176	167	162	154	2.3×2×2.1
YS296	WG-4CDLF42-90	37				214	207	198	188	183	174	2.3×2×2.2
YS297	WG-4CDLF42-100	37				238	230	220	209	203	193	2.3×2×2.3
YS298	WG-4CDLF42-110	45				263	255	244	232	225	214	2.3×2×2.4
YS299	WG-4CDLF42-120	45				289	280	268	255	247	236	2.3×2×2.5
YS300	WG-4CDLF42-130	45				305	294	282	267	259	247	2.3×2×2.6
编号	型号	功率	口径	无负压罐	流量	120	160	200	240	260	280	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	120	160	200	240	260	280	（m）
YS301	WG-4CDLF65-20-2	7.5	DN250/200	¢1200×2000	扬程（m）	39	36	33	29	26	23	2.3×2×2
YS302	WG-4CDLF65-20-1	11				46	44	40	36	33	30	2.3×2×2
YS303	WG-4CDLF65-20	11				53	51	47	43	40	37	2.3×2×2
YS304	WG-4CDLF65-30-2	15				66	62	56	50	46	41	2.3×2×2
YS305	WG-4CDLF65-30-1	15				73	69	63	57	53	48	2.3×2×2
YS306	WG-4CDLF65-30	18.5				80	76	70	64	60	55	2.3×2×2
YS307	WG-4CDLF65-40-2	18.5				92	87	80	71	66	60	2.3×2×2
YS308	WG-4CDLF65-40-1	22				100	94	87	78	73	67	2.3×2×2
YS309	WG-4CDLF65-40	22				107	101	94	85	80	74	2.3×2×2
编号	型号	功率	口径	无负压罐	流量	32	40	48	56	64	72	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	32	40	48	56	64	72	（m）
YS310	WG-4CDLF65-50-2	30	DN250/200	¢1200×2000	扬程（m）	121	114	105	95	88	80	2.3×2×2
YS311	WG-4CDLF65-50-1	30				128	121	112	102	95	87	2.3×2×2
YS312	WG-4CDLF65-50	30				136	129	119	109	102	94	2.3×2×2
YS313	WG-4CDLF65-60-2	30				150	142	131	118	110	101	2.3×2×2
YS314	WG-4CDLF65-60-1	37				157	149	138	125	117	108	2.3×2×2
YS315	WG-4CDLF65-60	37				164	156	145	132	124	115	2.3×2×2
YS316	WG-4CDLF65-70-2	37				179	169	156	141	132	121	2.3×2.3×2.1
YS317	WG-4CDLF65-70-1	37				186	176	163	148	139	128	2.3×2.3×2.1
YS318	WG-4CDLF65-70	45				193	183	170	155	146	135	2.3×2.3×2.1
YS319	WG-4CDLF65-80-2	45				207	196	182	164	154	142	2.3×2.3×2.2
YS320	WG-4CDLF65-80-1	45				215	203	189	171	161	149	2.3×2.3×2.2
编号	型号	功率	口径	无负压罐	流量	32	40	48	56	64	72	外形尺寸
No	Model	（kw）	（mm）	（mm）	（m3/h）	32	40	48	56	64	72	（m）
YS321	WG-4CDLF85-20-2	11	DN300/250	¢1200×2000	扬程（m）	41	39	36	32	30	28	2.3×2×2
YS322	WG-4CDLF85-20	15				53	50	47	44	41	40	2.3×2×2
YS323	WG-4CDLF85-30-2	18.5				68	65	60	55	52	49	2.3×2×2
YS324	WG-4CDLF85-30	22				81	77	72	67	64	62	2.3×2×2
YS325	WG-4CDLF85-40-2	30				98	93	87	80	75	72	2.3×2×2
YS326	WG-4CDLF85-40	30				110	105	100	92	86	84	2.3×2×2
YS327	WG-4CDLF85-50-2	37				126	120	113	104	98	93	2.3×2×2
YS328	WG-4CDLF85-50	37				139	131	124	115	110	106	2.3×2×2
YS329	WG-4CDLF85-60-2	45				155	148	139	129	122	110	2.3×2.3×2.2
YS330	WG-4CDLF85-60	45				168	160	150	141	134	130	2.3×2.3×2.2

上一产品：暂无上一篇

下一产品：暂无下一篇
