产品展示
首页>产品展示>螺杆泵>电磁调速单螺杆泵

螺杆泵 Screw Pump

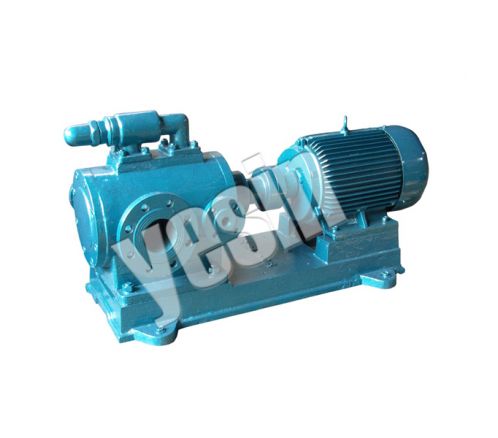

电磁调速单螺杆泵
电磁调速单螺杆泵

电磁调速单螺杆泵

已获点击:

联系我们

400-622-8077

产品简介 性能参数 产品展示

产品简介

Product Introduction


    单螺杆泵是按回转齿合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6Mpa扬程60m(清水),自吸高度一般在3m以上。

    因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比。

    转动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。

    这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构间单,便于装拆。



应用领域

Applications Areas


介质黏度(cst)

1~1000

1000~10000

10000~100000

100000~1000000

转速(r/min)

400~1000

200~400

<200

<100


介质黏度介质名称转速(r/min)
无磨损淡水、促凝剂、油、浆汁、肥皂水、血液、甘油等400~1000
一般磨损工业废水、油漆颜料、粘灰浆、鱼、麦麸、菜籽油过滤后的沉积物等200~400
严重磨损泥浆、石灰浆、灰泥、陶土、粘土等50~200


注:表中给出了所输送的具体介质及其磨损性的特列,请注意介质的特性随其浓度和温度的变化而变化

    当泵的规格越大时,转速应选低一些!



产品特点

Product Feautres


  • 结构紧凑

  • 维修简单

  • 结构简单

  • 便于装拆

  • 体积小

  • 压力脉动小

  • 对介质的适应性强

  • 工作温度可达120℃



型号意义

Model Significance


例:FG25-1

F-表示泵体和内零件全部为不锈钢(无字母泵体为铸铁,其内部零件为不锈钢)

G-系列螺杆泵

25-螺杆名义直径

1-表示一级泵;2-表示二级泵

电磁调速单螺杆泵性能参数表
编 号型 号压 力0.3MPa压 力0.6MPa可调转速
转 速流 量功 率转 速流 量功 率转 速流 量功 率
NoModel(r/min)(m3/h)(kw)(r/min)(m3/h)(kw)(r/min)(m3/h)(kw)
YS01G20-19600.960.75-6级9600.80.75-6级125~12500.1~1.51.1
7200.80.55-8级7200.50.75-8级
5100.40.55-4级/齿轮箱5100.30.75-4级/齿轮箱
YS02G25-19602.40.75-6级96021.5-6级125~12500.1~31.5
7201.50.55-8级7201.271.1-8级
5101.080.55-4级/齿轮箱5100.91.1-4级/齿轮箱
YS03G30-19603.61.5-6级96032.2-6级125~12500.2~42.2
7202.281.1-8级7201.91.5-8级
5101.631.1-4级/齿轮箱5101.351.5-4级/齿轮箱
YS04G35-17204.82.2-8级7204.043-8级125~8900.3~53
5103.361.5-4级/齿轮箱5102.82.2-4级/齿轮箱
3801.921.1-4级/齿轮箱3801.61.5-4级/齿轮箱
YS05G40-15106.82.2-4级/齿轮箱5105.63-4级/齿轮箱125~8900.3~104
3805.11.5-4级/齿轮箱38042.2-4级/齿轮箱
2522.651.1-6级/齿轮箱2522.21.5-6级/齿轮箱
YS06G50-151013.84-4级/齿轮箱51011.55.5-4级/齿轮箱80~7501~185.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
YS07G60-151020.87.5-4级/齿轮箱5101611-4级/齿轮箱63~6301~2011
38015.67.5-4级/齿轮箱3801211-4级/齿轮箱
2527.85.5-6级/齿轮箱25267.5-6级/齿轮箱
YS08G70-15102611-4级/齿轮箱5102011-4级/齿轮箱56~5601~2211
380177.5-4级/齿轮箱3801311-4级/齿轮箱
2529.17.5-6级/齿轮箱25277.5-6级/齿轮箱
YS09G85-13803211-4级/齿轮箱3802515-4级/齿轮箱37~3702~2415
252217.5-6级/齿轮箱2521611-6级/齿轮箱
189115.5-8级/齿轮箱189811-8级/齿轮箱
YS10G105-13808015-4级/齿轮箱3806522-4级/齿轮箱29~2903~5022
2524415-6级/齿轮箱2523422-6级/齿轮箱
1892911-8级/齿轮箱1892215-8级/齿轮箱
YS11G135-138013237-4级/齿轮箱38012045-4级/齿轮箱18~1803~5645
2529530-6级/齿轮箱2528037-6级/齿轮箱
1896518.5-8级/齿轮箱1895330-8级/齿轮箱
编 号型 号压 力0.3MPa压 力0.6MPa可调转速
转 速流 量功 率转 速流 量功 率转 速流 量功 率
NoModel(r/min)(m3/h)(kw)(r/min)(m3/h)(kw)(r/min)(m3/h)(kw)
YS12G20-29600.961.5-6级9600.81.5-6级125~12500.1~1.51.5
7200.81.1-8级7200.51.5-8级
5100.41.1-4级/齿轮箱5100.31.1-4级/齿轮箱
YS13G25-29602.41.5-6级96022.2-6级125~12500.1~32.2
7201.51.1-8级7201.271.5-8级
5101.081.1-4级/齿轮箱5100.91.5-4级/齿轮箱
YS14G30-29603.63-6级96033-6级125~12500.2~43
7202.281.5-8级7201.92.2-8级
5101.631.5-4级/齿轮箱5101.352.2-4级/齿轮箱
YS15G35-27204.83-8级7204.044-8级125~8900.3~54
5103.362.2-4级/齿轮箱5102.83-4级/齿轮箱
3801.921.5-4级/齿轮箱3801.62.2-4级/齿轮箱
YS16G40-25106.84-4级/齿轮箱5105.65.5-4级/齿轮箱125~8900.3~105.5
3805.13-4级/齿轮箱38044-4级/齿轮箱
2522.652.2-6级/齿轮箱2522.23-6级/齿轮箱
YS17G50-251013.85.5-4级/齿轮箱51011.57.5-4级/齿轮箱80~7501~187.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
YS18G60-251020.815-4级/齿轮箱5101615-4级/齿轮箱63~6301~2015
38015.611-4级/齿轮箱3801215-4级/齿轮箱
2527.87.5-6级/齿轮箱252611-6级/齿轮箱
YS19G70-25102615-4级/齿轮箱5102018.5-4级/齿轮箱56~5601~2218.5
3801711-4级/齿轮箱3801315-4级/齿轮箱
2529.111-6级/齿轮箱252711-6级/齿轮箱
YS20G85-23803218.5-4级/齿轮箱3802522-4级/齿轮箱37~3702~2422
2522115-6级/齿轮箱2521618.5-6级/齿轮箱
1891115-8级/齿轮箱189815-8级/齿轮箱
YS21G105-23808030-4级/齿轮箱3806537-4级/齿轮箱29~2903~5037
2524430-6级/齿轮箱2523430-6级/齿轮箱
1892922-8级/齿轮箱1892222-8级/齿轮箱
YS22G135-238013255-4级/齿轮箱38012075-4级/齿轮箱18~1803~5675
2529555-6级/齿轮箱2528075-6级/齿轮箱
1896537-8级/齿轮箱1895345-8级/齿轮箱
电磁调速单螺杆泵
