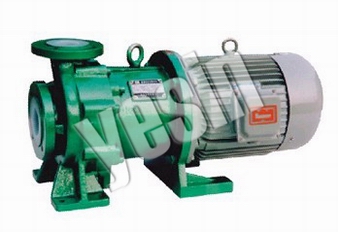

IMD型氟塑料磁力泵

产品简介

Product Introduction

     IMD系列磁力驱动泵,取消了轴封,利用磁力偶合间接传动,完全去除了滴漏的现象.采用增强碳纤维或ETPU制成的隔离加强套，具有高强度的力学性能，可靠。全塑结构的隔离套,彻底去除了一般磁力泵具有的磁涡流的现象，捂热好、节能。采用独特的后拉式结构,一人便可以轻松地进行内部检修和零件更换,无需拆卸管道,大大方便了日常的检修和保养工作.采用直联式结构，磁性联轴器直接安装于电机轴上，无滚动轴承损耗，低噪音。泵整机占用场地小，节约空间，安装简便。适用于输送强腐蚀,易燃,易爆,有毒,易挥发的化学介质.

应用领域

Applications Areas

    适用于石油化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子等行业，是目前磁力泵品种中结构新颖的产品。

产品特点

Product Feautres

    磁力泵（磁力驱动泵）主要由泵头、磁力传动器（磁缸）、电动机、连接底板等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

ZMD系列自吸式磁力泵，充分结合了IMD氟塑料合金磁力泵和FZB系列氟塑料合金吸力泵的双重优点，产品既具备宽领域的耐腐性能，同时又具有自吸功能，操作简便。

取消轴封，磁力驱动，静密封结构，利用磁力耦合间接传动，完全无滴漏；碳化硅材质主轴，强度高。

全塑隔离套设计，无磁涡流现象、无热耗，节能，这是该产品的特点。

1、防止颗粒进入

（1）不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。

（2）输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水，运转1min后排放干净)，以保障滑动轴承的使用寿命

（3）输送含有固体颗粒的介质时，应在泵流管入口处过滤。

2、防止退磁

（1）磁力矩不可设计得过小。

（2）应在规定温度条件下运行，严禁介质温度超标。可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。

3、防止干摩擦

（1）严禁空转。

（2）严禁介质抽空。

（3）在出口阀关闭的情况下，泵连续运转时间不得超过2min，以防磁力传动器过热而失效。

4、不可用在有压力的系统中

IMD系列氟塑料合金磁力泵，结构统一。采用独特的后拉式设计，维护、检修简便。

按主轴支撑方式：

（1）双支撑结构：泵盖和隔离套两端各设置一滑动轴承，转动部件主轴的两端支撑于两轴承上。

（2）单支撑结构：泵盖上设置一滑动轴承，主轴中段支撑于该轴承上，主轴的两端联结叶轮和转子

按配套电机型式：

（1）配置B5型电机：常规出厂产品均配置B5型普通电机。

（2）配置B35型电机：部分规格产品输送高比重介质时配套B35型电机，具体事项咨询本公司。

型号意义

Model Significance

例：IMD40-25-130F

IMD-氟塑料磁力泵

40-进口直径（mm）

25-出口直径（mm）

130-叶轮名义直径（mm）

F-氟塑料材质
