化工泵 Chemical Pump

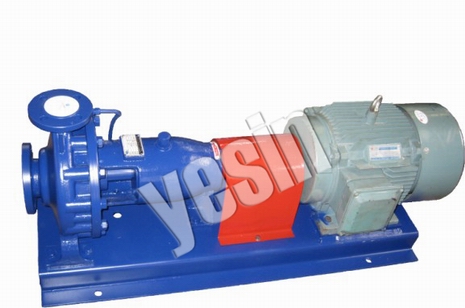

CZ型石油化工流程泵

流量范围：13~2000m³/h

扬程范围：14~160m

介质温度：-80℃＜T＜+300℃

环境温度：不超过40℃

已获点击：

联系我们

86-021-66100376

产品简介性能参数产品展示

产品简介

Product Introduction

CZ系列标准化工泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准。

　　CZ系列标准化工泵的性能范围包括了IH系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH型泵。

应用领域

Applications Areas

输送低温或高温液体；中性或有腐蚀性液体；清洁或含有固体颗粒的液体。特别适用于：化学和石油化学工业；炼油厂；造纸厂和纸浆业；制粮业

各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。

各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液。

各种盐溶液。

各种液态石油化工产品、有机化合物，以及其它有腐蚀的原料和产品。

目前我公司的耐腐蚀材料，能满足上述各种介质的要求。订货时，请用户提供所要输送介质的详细情况。

产品特点

Product Feautres

　　作用于轴封处的压力由付叶片或叶轮上的平衡孔平衡。轴封既可采用软填密封（可冷却，也可不冷却），也可采用各种结构的单、双端面非平衡型机械密封。滚珠轴承经久耐用，轴径尺寸充裕，以保证运行平稳。部分规格的泵体设计成双螺壳体，以平衡径向力。轴承架，包括轴、叶轮、填料函等形成一个组合部件，使泵体在维修时不须从管道上拆下（如果采用加长联轴器时，电机也不必拆下）。法兰设计，采用PN16、PN25两种（依据材料的差别）。

型号意义

Model Significance

例：CZ32-160

CZ-石油化工流程泵

32-排出口直径(mm)

160-叶轮名义直径(mm）

CZ型石油化工流程泵性能参数表
编号	型号	叶轮形式	泵额定转速n=2900r/min
编号	型号		流量	扬程	比重r=1.0	比重r=1.35	比重r=1.84
No	Model		（m3/h）	（m）	功率（kw）	功率（kw）	功率（kw）
YS01	CZ50-32-160	A	20	36	4	5.5	7.5
		B	18	32	4	5.5	7.5
		C	17	28	3	4	5.5
		D	15	20	2.2	3	4
		E	13	14	2.2	3	4
YS02	CZ50-32-200	A	20	50	7.5	11	15
		B	18	48	7.5	11	11
		C	16	40	5.5	7.5	11
		D	15	30	4	5.5	7.5
YS03	CZ50-32-250	A	20	85	15	18.5	30
		B	20	75	15	18.5	30
		C	18	65	11	15	18.5
		D	15	50	7.5	11	15
YS04	CZ65-40-160	A	30	34	7.5	11	15
		B	28	30	5.5	7.5	11
		C	16	26	5.5	5.5	7.5
		D	14	18	3	5.5	5.5
YS05	CZ65-40-200	A	34	50	11	15
		B	30	48	7.5	11	15
		C	26	38	5.5	7.5	11
		D	22	30	5.5	7.5	11
YS06	CZ65-40-250	A	36	85	22	30	45
		B	34	80	18.5	22	37
		C	30	65	15	18.5	30
		D	26	50	11	15	18.5
YS07	CZ65-40-315	A	46	140	45	55
		B	44	130	37	45
		C	40	100	30	37	37
		D	34	80	30	30	37
YS08	CZ80-50-160	A	55	34	11	11	15
		B	50	30	7.5	11	15
		C	46	26	5.5	7.5	11
		D	40	18	5.5	5.5	7.5
YS09	CZ80-50-200	A	65	56	18.5
		B	65	50	15	18.5
		C	50	40	11	15	18.5
		D	40	32	7.5	11	15
YS10	CZ80-50-250	A	65	85	30	37	45
		B	60	80	30	37	45
		C	55	65	22	30	37
		D	45	60	15	15	22
YS11	CZ80-50-315	A	80	140
		B	75	135	55
		C	70	110	45
		D	65	85	37	45
YS12	CZ100-65-160	A	100	32	15	18.5
		B	90	32	15	18.5	22
		C	90	24	11	15	18.5
		D	80	14	5.5	7.5	11
YS13	CZ100-65-200	A	100	54	22	30	37
		B	90	50	22	30	37
		C	90	40	18.5	22	30
		D	70	30	11	15	18.5
YS14	CZ100-65-250	A	115	85	45	55
		B	115	75	45	55
		C	100	65	37	45	55
		D	80	50	30	30	37
YS15	CZ100-65-315	A	135	135	90	110	160
		B	130	125	90	110	160
		C	115	115	75	90	132
		D	110	110	55	75	110
		E	90	85	45	55	75
		F	75	70	30	45	55
YS16	CZ125-80-160	A	170	30	22	30	37
		B	160	26	18.5	22	30
		C	150	22	15	18.5	30
		D	130	16	11	15	18.5
YS17	CZ125-80-200	A	150	50	37	45	55
		B	140	46	30	37
		C	130	38	22	30
		D	110	26	15	18.5	30
YS18	CZ125-80-250	A	190	80
		B	180	75	55
		C	170	70	45
		D	150	55	37	55	75
		E	130	47	30	37	55
YS19	CZ125-80-315	A	200	130	110	160
		B	180	125	110	132
		C	160	100	75	90	132
		D	150	75	55	75	90
YS20	CZ125-80-400	A
		B
		C
		D
		E
YS21	CZ125-100-200	A	220	45	45	55
		B	200	40	30	45	55
		C	180	30	22	30	45
		D	150	25	22	30	37
YS22	CZ125-100-250	A	280	75	90	110	160
		B	250	70	75	110	132
		C	230	55	55	75	110
		D	200	40	37	55	75
YS23	CZ125-100-315	A	270	135	160
		B	250	130	132
		C	230	100	110	132
		D	200	85	75	110	132
编号	型号	叶轮形式	泵额定转速n=1450r/min
编号	型号		流量	扬程	比重r=1.0	比重r=1.35	比重r=1.84
No	Model		（m3/h）	（m）	功率（kw）	功率（kw）	功率（kw）
YS24	CZ50-32-160	A	11	9	1.1	1.1	1.5
		B	10	8			1.5
		C	9	7			1.1
		D	6	5
		E	6	3
YS25	CZ50-32-200	A	10	13	1.5	1.5	2.2
		B	9	12			1.5
		C	8	10
		D	8	8
YS26	CZ50-32-250	A	11	20	2.2	3	4
		B	10	19		3	4
		C	9	15		2.2	3
		D	8	11		2.2	2.2
YS27	CZ65-40-160	A	15	8	1.1	1.1	1.5
		B	15	7			1.5
		C	14	6			1.1
		D	12	4			1.1
YS28	CZ65-40-200	A	16	13	1.5	1.5	2.2
		B	15	12	1.1	1.5	2.2
		C	14	9		1.1	1.5
		D	12	7		1.1	1.1
YS29	CZ65-40-250	A	20	21	4	5.5	5.5
		B	18	20	3	4	5.5
		C	16	15	2.2	3	4
		D	13	12	2.2	2.2	2.2
YS30	CZ65-40-315	A	22	36	11	11	11
		B	22	32	5.5	11
		C	20	24	4	5.5
		D	18	18	4	4	5.5
YS31	CZ80-50-160	A	30	8	1.5	2.2	3
		B	26	7	1.1	1.5	2.2
		C	24	6		1.1	1.5
		D	20	4		1.1	1.1
YS32	CZ80-50-200	A	34	14	3	4	5.5
		B	34	12	2.2	3	4
		C	30	10	1.5	2.2	3
		D	24	7	1.5	1.5	2.2
YS33	CZ80-50-250	A	34	21	5.5	5.5	11
		B	30	20	4	5.5	11
		C	26	16	3	4	5.5
		D	24	12	2.2	3	4
YS34	CZ80-50-315	A	42	36	11	11	15
		B	42	32			15
		C	40	26			11
		D	36	20			11
YS35	CZ100-65-160	A	50	8	2.2	3	4
		B	48	7		3	4
		C	46	6		2.2	3
		D	38	4		2.2	3
YS36	CZ100-65-200	A	50	13	4	4	5.5
		B	46	12	3	4	5.5
		C	42	10	3	3	4
		D	36	7	2.2	2.2	3
YS37	CZ100-65-250	A	54	24	11	11	11
		B	50	20	5.5	11
		C	46	16	4	5.5
		D	40	10	4	4	5.5
YS38	CZ100-65-315	A	64	32	11	15	18.5
		B	61	30		15	18.5
		C	56	28		11	15
		D	54	24			15
		E	50	20	5.5		11
		F	52	16	5.5	5.5	11
YS39	CZ125-80-160	A	75	8	3	4	5.5
		B	70	7	3	3	4
		C	70	5	2.2	3	4
		D	65	4	2.2	2.2	2.2
YS40	CZ125-80-200	A	80	12	5.5	11	11
		B	75	11	4	5.5	11
		C	65	9	3	4	5.5
		D	60	6	3	3	4
YS41	CZ125-80-250	A	90	20	11	11	15
		B	90	19
		C	85	17
		D	75	14	5.5		11
		E	70	11	5.5	5.5	11
YS42	CZ125-80-315	A	100	32	15	18.5	30
		B	95	30		18.5	30
		C	85	24		15	18.5
		D	70	18		15	15
YS43	CZ125-80-400	A	105	52	30	37
		B	100	50		37
		C	90	44		30
		D	80	38	18.5	30
		E	75	30	18.5	18.5	30
YS44	CZ125-100-200	A	115	11	5.5	11	11
		B	100	10		11	11
		C	90	8		5.5	5.5
		D	80	6		5.5	5.5
YS45	CZ125-100-250	A	130	20	15	30	30
		B	130	18	11	15	30
		C	120	14		11	15
		D	100	10		11	11
YS46	CZ125-100-315	A	132	32	30	30
		B	120	30	18.5	30	30
		C	100	26	15	15	30
		D	90	21	15	15	18.5
YS47	CZ125-100-400	A	150	50	45	45
		B	140	48	30	45
		C	120	40	30	30	45
		D	100	30	18.5	30	30
YS48	CZ150-125-250	A	200	20	18.5	22
		B	200	18	15	18.5
		C	190	14	11	15
		D	160	10	11	11	15
YS49	CZ150-125-315	A	200	30	30	37	45
		B	180	30	30	30	37
		C	170	24	18.5	30	30
		D	100	18	15	18.5	30
YS50	CZ150-125-400	A	220	50	55	75
		B	200	48	45	75
		C	180	46	37	55
		D	170	42	30	45
		E	150	36		30
		F	150	30		30
YS51	CZ200-150-250	A	320	17	22	30	37
		B	300	15	18.5
		C	280	13	18.5
		D	260	12	15	18.5	30
		E	240	11	11	15	22
YS52	CZ200-150-315	A	380	30	45	75
		B	340	26	37	45
		C	320	20	30	37	55
		D	300	17	22	30	37
YS53	CZ200-150-400	A	400	48	75	110
		B	340	40	55	75
		C	300	34	45	75	90
		D	260	28	37	45	75
YS54	CZ200-150-500	A	420	80	132
		B	400	70	110	160
		C	360	65	110	132
		D	340	50	75	110	132
		E	300	45	55	75	110
YS55	CZ200-200-250	A	600	12	30	37
		B	540	11	22	30
		C	500	10	22	30	37
YS56	CZ250-200-315	A	650	24	55	75
		B	600	20	55	75
		C	550	16	37	45
		D	500	13	30	37	55
YS57	CZ250-200-400	A	650	52	132
		B	550	45	90	132
		C	500	40	75	110	160
		D	450	30	55	75	110
YS58	CZ250-200-500	A	700	75
		B	650	65	160
		C	550	55	110	160
		D	450	40	75	110	132
YS59	CZ300-250-315	A	950	22	75	110
		B	900	20	75	90
		C	800	16	55	75
		D
YS60	CZ300-250-400	A	1000	44	160
		B	900	38	132
		C	850	30	110	160
		D	800	24	90	110	160
YS61	CZ300-250-500	A	1200	80
		B	1100	70
		C	1000	55
		D	850	45	160
YS62	CZ350-300-400	A	1500	40
		B	1400	30	160
		C	1300	25	132
		D	1300	20	110	160
YS63	CZ350-300-500	A	1700	70
		B	1500	60
		C	1300	50
		D	1100	40
