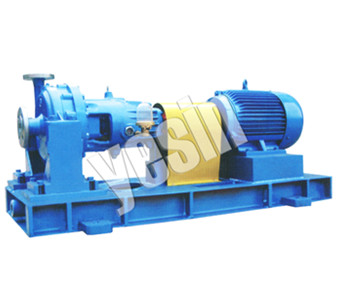

SGX型小流量化工流程泵
SGX型小流量化工流程泵

SGX型小流量化工流程泵

流量范围:1~5.7m3/h

扬程范围:20~140m

介质温度:-10℃<T<+120℃

环境温度:不超过40℃

已获点击:

联系我们

86-021-66100376

产品简介 性能参数 产品展示

产品简介

Product Introduction


产品执行标准:APl610(第八版)

SGX小流量化工流程泵为单级单吸悬臂式离心泵,输送介质的温度一般为-45℃~450℃。



应用领域

Applications Areas


    主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁的液体、低温或高温的液体、中性或有腐蚀性的液体



产品特点

Product Feautres


泵为单级、卧式、蜗壳泵。泵体为中心支撑,单吸叶轮。轴向吸入,径向排出。

泵盖具有冷却或加热管接头。轴封采用填料密封,也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。

标准管路按API规范设计,可对中心支撑的泵支座进行冷却。

吸入及排出管法兰的额定压力等级相同。

轴承用洁净的22号机械油润滑。

油润滑轴承自动控制油位。

泵的旋转方向:从原动机端看,为顺时针旋转。



型号意义

Model Significance


例:SGX3-100A

SGX-小流量化工流程泵

3-设计点流量(m3/h)

100-设计点扬程(m)

A-叶轮直径切割

SGX型小流量化工流程泵性能参数表
编 号型 号流 量扬 程转 速效 率汽蚀余量电机功率(kw)
NoModel(m3/h)(m)(r/min)(%)(m)比重1比重1.35比重1.85
YS01SGX1-6016029505.52.85.57.511
YS02SGX1-60A0.935229505.52.845.57.5
YS03SGX1-60B0.8645295052.8345.5
YS04SGX1-60C0.7937295052.82.234
YS05SGX1-100110029504.53111518.5
YS06SGX1-100A0.959029504.537.51115
YS07SGX1-100B0.89802950437.51115
YS08SGX1-100C0.83702950435.57.511
YS09SGX3-303302950172.82.234
YS10SGX3-30A2.75252950152.82.234
YS11SGX3-30B2.5202950142.81.52.23
YS12SGX3-603602950132.85.57.511
YS13SGX3-60A2.8522950122.85.57.511
YS14SGX3-60B2.645295011.52.845.57.5
YS15SGX3-60C2.4372950102.845.57.5
YS16SGX3-100310029509.53152230
YS17SGX3-100A2.89029509.53111522
YS18SGX3-100B2.680295093111522
YS19SGX3-100C2.47029508.537.51115
YS20SGX6-306302950233345.5
YS21SGX6-30A5.42529502332.234
YS22SGX6-30B4.82029502132.234
YS23SGX6-60660295021.537.51115
YS24SGX6-60A5.65229502135.57.511
YS25SGX6-60B5.24529502035.57.511
YS26SGX6-60C4.837295019345.57.5
YS27SGX6-10061002950183152230
YS28SGX6-100A5.790295017.53111522
YS29SGX6-100B5.4802950163111522
YS30SGX6-100C5.1702950163111518.5
YS31SGX6-14061402950142.2223045
YS32SGX6-140A5.69126295013.52.518.53037
YS33SGX6-140B5.371122950132.5152230
